Трактор считается универсальной самоходной машиной, выполняющей внушительный спектр задач. Со времен появления первых тягачей их оснащали различными устройствами с целью расширения функциональности. Одним из таких является вал отбора мощности (ВОМ). В статье ознакомимся, что представляет собой механизм, его назначение и как производится регулировка.

Понятие и принцип работы ВОМ

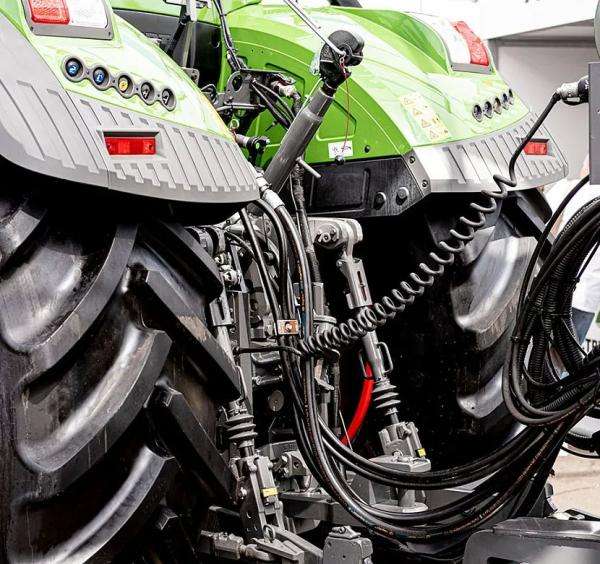

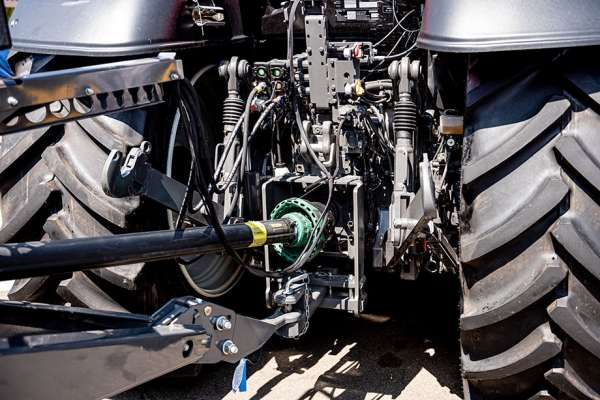

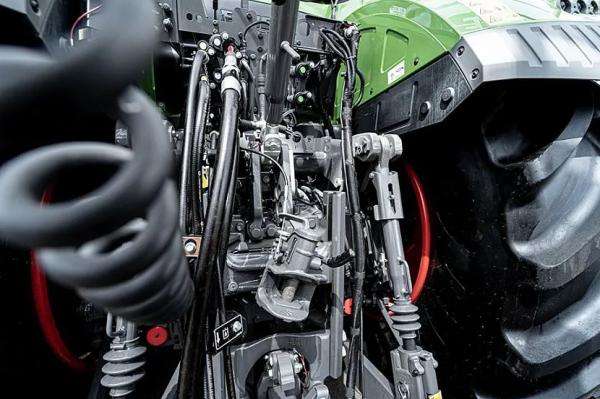

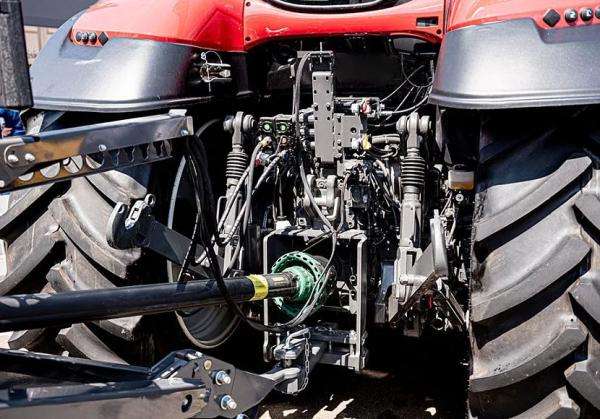

ВОМ трактора – это конструктивное дополнение, передающее вращательное движение от мотора на устройства, которые навешивают или прицепляют к тягачу. С помощью вала активируется оборудование, используемое в сельском хозяйстве, к примеру, пилорамы, насосы, зернодробилки.

Узел имеет несложное устройство, включающее компоненты:

редуктор – отвечает за включение зубчатых передач, которые влияют на скорость вращения и крутящий момент;муфта включения – связующее звено между валом отбора мощности и трансмиссией тягача;переключатель привода – дает возможность выбрать подходящий тип (независимый или синхронный);хвостовик – часть конструкции, удерживающая карданный вал прицепного/навесного оборудования;крепежи и подшипники – вспомогательные детали, обеспечивающие фиксацию разных элементов.

Принцип действия ВОМ на тракторе прослеживается в следующем процессе. При участии рычага и муфты запускается соединение между валом и трансмиссией. От силового агрегата начинает передаваться крутящий момент через редуктор на хвостовик. Оттуда вращение перенаправляется по кардану к сопутствующему устройству. После отключения агрегата муфта прерывает связь между трансмиссией и ВОМ, перенаправление энергии прекращается.

 По типу ВОМ бывают: зависимые, независимые, синхронные. В разных моделях тягачей частота вращения отличается (540-1000 об/мин).

Независимый привод функционирует автономно, интенсивность движения трактора не определяет его обороты. Он может быть одно- и двухскоростным (545 и 1000 об/мин). Второй вид встречается чаще.

 Зависимый ВОМ определяется скоростью перемещения транспортного средства. При торможении снижается частота вращения вала.

 Синхронный привод зависит от скорости движения тягача, но частота вращения вала не меняется при вкл./выкл. сцепления.

Выбор подходящего по типу ВОМ способствует рациональному использованию трактора в паре с оборудованием, требующим согласованности с трансмиссией.

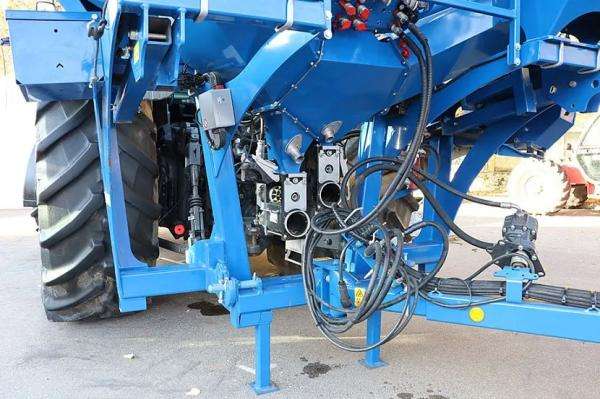

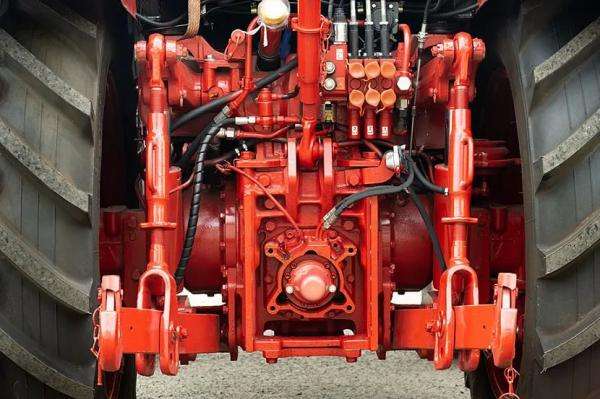

Регулировка ВОМ на примере трактора МТЗ

Необходимость в настройке ВОМ возникает в таких случаях:

проблемы с плавностью рычага, пробуксовка ленты;некорректное вкл./выкл. узла;плановое техобслуживание, замена ВОМ;смена сопутствующего оборудования;отсутствие синхронизации работы силового агрегата и прицепа/навеса.

Справка!

Правильно отремонтировать и отрегулировать вал отбора мощности на тягачах нового образца поможет предварительное ознакомление с информацией о принципе работы привода ВОМ, а также схеме его подключения.

В зависимости от причин, которые повлияли на некорректную работу ВОМ, выбирается один из вариантов регулировки.

Настройка без разборки узла

Это самый простой способ. Выполняется в такой последовательности:

В целях безопасности заглушить двигатель. Установить нейтральную позицию управляющего рычага. Используя болт/штифт диаметром 8 мм, зафиксировать положение. Таким образом удастся предотвратить самопроизвольное включение.Снять плиту и защиту.Демонтировать пластину стопора с торца эксцентриковой оси. Выполнить это можно путем проворачивания оси в направлении по часовой стрелке до тех пор, пока между барабаном и лентой тормоза не совпадет зазор. Ось в нужной точке может не останавливаться, что является свидетельством исчерпания ресурса настроек. В таком случае ее прокручивают в обратном направлении.Стопорным болтом закрепить пластину.Удалить фиксатор из рычага.

Корректность настройки оценивают по следующим признакам. Во-первых, положение рычага в режиме вкл./выкл. будет находиться от пазов пульта управления на расстоянии до 3 см. Во-вторых, процесс принятия нейтральной позиции станет сопровождаться характерным щелчком.

Регулировка при ремонте ВОМ трактора

Данный вариант осуществляется при ремонте/замене узла отбора мощности.

Последовательность действий такова:

Направить эксцентриковую ось в максимально правое положение. Зафиксировать болтом.Настроить регулировочные винты путем их ослабления и дальнейшего затягивания до 10 Н*м. После этого снова их провернуть на 2 или 2,5 оборота и отпустить.Зафиксировав рычаг в нейтральной позиции, вкрутить упорный болт в стакан, закрепить его контргайкой. После перехода в режим «Включено», отрегулировать люфт.Провести проверку усилия на рычаге. Значение должно быть в диапазоне 12-15 кг. Показатель ниже 12 кг может спровоцировать пробуксовку ленты.Следующий этап выполняется при необходимости. Суть заключается в настройке тяг для обеспечения плавного хода рычага. Важно, чтоб тяги не упирались, не создавали лишнего трения.Проконтролируйте перекрытие ВОМ (вал не опускать до упора, показатель перекрытия 2-х половин должен соответствовать минимальным значениям).

Не стоит отчаиваться, если с первой попытки не удалось наладить ВОМ. Может потребоваться несколько подходов для достижения цели. Ускорить процесс можно, ориентируясь на подсказки из инструкции по ремонту трактора.

Настройка после оснащения ВОМ дополнительными устройствами

Если планируется установка на узле функционального устройства, соблюдается такая последовательность действий:

Из коробки передач удалить масло. После этого разъединить узел муфты сцепления. Демонтировать крышку коробки передач. Подготовить место под установку новой детали (к примеру, сделать отверстие).Установить новое оборудование. Для начала нужно высвободить место для смещения шестерни путем выведения стопорного кольца из шестерни 1-й передачи и реверса. Далее произвести монтаж, проверить прочность крепления. Специалисты советуют использовать медные шайбы.Собрать узел в обратной последовательности. Заполнить коробку передач маслом.

После завершения монтажа стоит отрегулировать вал отбора мощности. К примеру, скорость вращения ВОМ настраивают путем поворота рычага, связанного с шестерней, в нужном направлении.

Видео описание

Это видео объясняет принцип работы вала отбора мощности на мини-тракторе:

Коротко о главном

ВОМ относится к критически важным узлам. Механизм расширяет круг задач, с которыми может справиться трактор. Кроме передачи другим устройствам энергии, вал повышает производительность, приводит в действие сельскохозяйственное оборудование без двигателя.
