Для поддержания порядка на приусадебном участке сегодня используют специальную садовую технику – триммер, который способен справиться с зарослями травы и сорняками. Как и любой высокопроизводительный инструмент, он требует регулярного и внимательного обслуживания. И чаще внимание обращают на двигатель и режущий инструмент, забывая о не менее значимом блоке – редукторе. А ведь именно он принимает на себя основную нагрузку, преобразуя высокую скорость вращения двигателя в мощный крутящий момент, необходимый для работы режущей части.

К сожалению, этот блок часто остается без должного внимания, пока не проявятся первые признаки неполадок. Тема этого обзора – редуктор триммера: устройство, разборка и смазка.

Устройство и принцип действия триммерного редуктора

Речь пойдет о механическом узле, который играет роль «понижающей передачи» между высокоскоростным двигателем и режущим элементом. Его основная задача – преобразовать высокую частоту вращения вала двигателя в более низкую, но при этом в несколько раз увеличить крутящий момент, необходимый для срезания травы и сорняков. Без редуктора режущий инструмент просто не смог бы справиться с нагрузкой.

В большинстве современных бытовых и полупрофессиональных триммеров используются конические редукторы. Их конструкция оптимизирована для передачи движения под углом. Это нужно для компоновки триммера, где двигатель и режущая часть расположены вдоль одной оси, но сам вал двигателя и ось вращения режущего элемента перпендикулярны друг другу.

Основные компоненты конических механизмов и принцип их работы:

Корпус редукторов изготавливается из прочных и легких сплавов. Он служит защитной оболочкой для внутренних механизмов, удерживает смазку и способствует отводу тепла, выделяющегося при работе. Корпус должен быть герметичным, чтобы предотвратить попадание грязи, воды и вытекание смазки. Ведущая шестерня с меньшим количеством зубьев, которая непосредственно соединена с приводным валом триммера, идущим от двигателя. Она вращается с высокой скоростью, передаваемой от движка.

Ведомая шестерня (к ней крепится вал, на котором устанавливается режущая головка) имеет большее количество зубьев и расположена перпендикулярно ведущей, и входит с ней в зацепление. Внутри редуктора устанавливаются несколько подшипников, которые обеспечивают плавное вращение ведущей и ведомой шестерен, снижают трение, уменьшают вибрацию и предотвращают преждевременный износ элементов. Качество и состояние подшипников напрямую влияют на шумность и долговечность редуктора. Сальники – это резиновые или полимерные кольца, устанавливаемые вокруг валов, выходящих из корпуса редуктора. Их функция – предотвращать утечку смазки и защищать внутренние компоненты от попадания пыли, грязи и влаги.

Принцип работы конического механизма основан на изменении передаточного отношения за счет разного количества зубьев на ведущей и ведомой шестернях:

Двигатель триммера приводит в движение приводной вал, который с высокой скоростью вращает ведущую шестерню. Ее зубья входят в зацепление с зубьями ведомой. Благодаря тому, что ведущая шестерня имеет значительно меньше зубьев, чем ведомая, при каждом обороте первой вторая совершает лишь часть оборота. Это приводит к уменьшению угловой скорости и увеличению крутящего момента. Ведомая шестерня жестко закреплена на выходном валу, к которому крепится режущая головка триммера. Таким образом, вся преобразованная мощность передается непосредственно на инструмент для кошения.

При работе редуктор испытывает большие нагрузки и трение, что приводит к нагреву. Поэтому наличие качественной смазки внутри корпуса важно для эффективного отвода тепла и предотвращения износа.

Основные неисправности редуктора и способы их устранения

Несмотря на свою надежность, данный механический узел подвержен износу и может выйти из строя.

Вот наиболее распространенные неисправности и методы их устранения:

Повышенный шум или гул во время работы. Причина – недостаток или отсутствие смазки, а также с износ подшипников или шестерен. Нужно добавить или заменить смазку в редукторе. Если не помогает, возможно, изношены подшипники. Для их замены потребуется разобрать редуктор и установить новые, соответствующего размера. В редких случаях причиной может быть износ или повреждение зубьев шестерен. В таком случае потребуется замена сломанных элементов или всего редуктора. Заедание или полное блокирование режущей головки. Причина – попадание посторонних предметов, разрушением шестерен, заклиниванием подшипников или полное отсутствие смазки, что приводит к чрезмерному трению и перегреву. Следует осмотреть внутренние компоненты, удалить посторонние предметы, проверить состояние шестерен и подшипников. Если они повреждены – заменить. Очистить редуктор от старой смазки и грязи, затем нанести новую.

Блокировка режущей головки – самая досадная неисправность. Придется полностью разбирать редуктор, меняя основные компоненты – вал и шестерни. При сборке, перед тем как поставить вал в редуктор триммера Huter, нужно будет проверить посадочные места. Если выявлен износ – придется менять редуктор.

Перегрев механизма чаще происходит из-за недостатка смазки или использования ее неподходящего состава, чрезмерных нагрузок на триммер или износа подшипников, которые создают дополнительное трение. Нужно проверить уровень и качество смазки. При необходимости – заменить ее на рекомендованную производителем. Если после замены перегрев продолжается, возможно, изношены подшипники.

Ощутимый люфт режущей головки – признак износа подшипников вала режущей головки или износа зубьев шестерен. Придется разбирать редуктор и осматривать. Если есть люфт, заменить механизмы качения.

Смазка редуктора триммера

Перед тем как разобрать редуктор на триммер Патриот и начинать ремонт, лучше сначала попробовать заменить смазку. Смазочное вещество уменьшает трение между движущимися частями, предотвращает перегрев, защищает от коррозии и продлевает срок службы устройства. Его отсутствие часто является причиной многих неисправностей.

Алгоритм самостоятельного смазывания редуктора

Рекомендуется проводить смазку редуктора не реже одного раза в сезон интенсивной эксплуатации, а при частом использовании – еще чаще.

Первый этап – подготовка.

Необходимо:

отключить триммер от источника питания: вынуть вилку из розетки для электрических, отсоединить свечу зажигания для бензиновых; очистить корпус снаружи от грязи, травы и пыли; снять режущую головку.

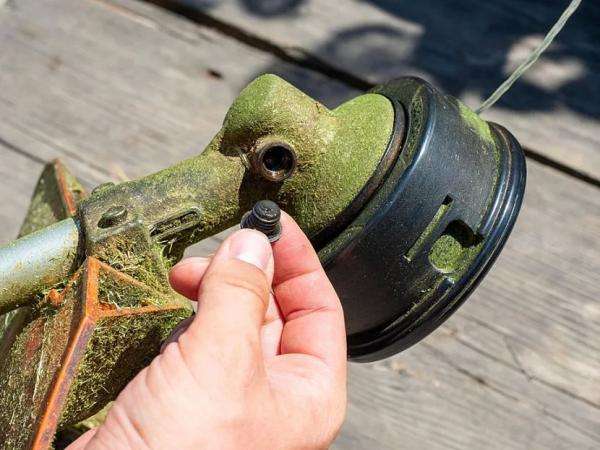

На корпусе имеется специальное отверстие для смазки. Оно может быть закрыто винтом, заглушкой или пресс-масленкой (тавотницей). В некоторых моделях отверстия может не быть, и тогда для смазки придется частично разобрать редуктор, например – снять крышку.

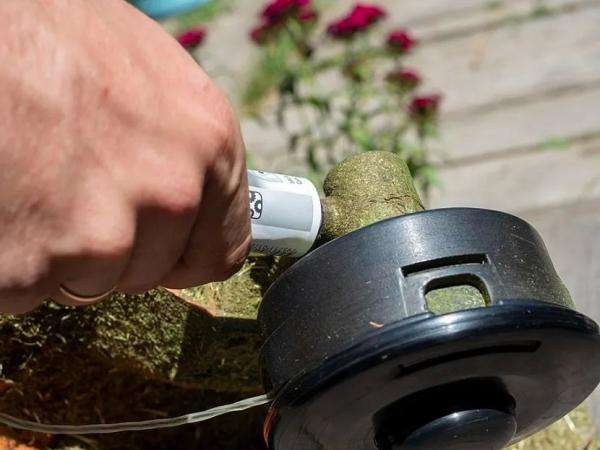

Главное – не переполнять редуктор, так как избыток смазки может привести к ее выдавливанию наружу и загрязнению, а также к повышению внутреннего давления и перегреву. Во время смазывания рекомендуется поворачивать вал рукой, чтобы вещество равномерно распределилось по шестерням и подшипникам. Нужно продолжать вводить смазочный материал, пока он не начнет выступать из отверстия. Обычно достаточно 10-20 г.

Далее проводится сборка.

Закрывается отверстие и устанавливается режущая головка. Можно запустить триммер на холостом ходу на несколько секунд, чтобы смазка окончательно распределилась. При этом не должно быть посторонних шумов или вибраций.

Используемые виды смазки

Внимание! Нужно использовать смазки, предназначенные только для высоконагруженных зубчатых передач:

Литиевые – универсальный тип для редукторов триммеров. Обладают хорошими антифрикционными, противоизносными и водостойкими свойствами. Примеры: Литол-24, Husqvarna Special Grease, Stihl Grease for Gearboxes. Важно выбирать пластичные смазки с консистенцией NLGI 2 или 3. Молибденовые с добавлением дисульфида молибдена (MoS2) обеспечивают дополнительную защиту от износа при высоких нагрузках и ударных воздействиях. Они создают прочную защитную пленку на поверхности металла. Многие производители триммеров (Stihl, Husqvarna, Makita и др.) предлагают собственные брендированные смазки, которые оптимально подходят для их техники. Всегда предпочтительно использовать рекомендации производителя.

Категорически не рекомендуется использовать для смазки редуктора:

моторное масло – оно слишком жидкое и быстро вытечет, не обеспечивая необходимой защиты; солидол – обладает низкой термостойкостью и при нагреве может терять свои свойства, а также способствует образованию отложений; графит – хотя является хорошим сухим смазочным материалом, в редукторах его использование не всегда оправдано и может привести к абразивному износу.

Видео описание

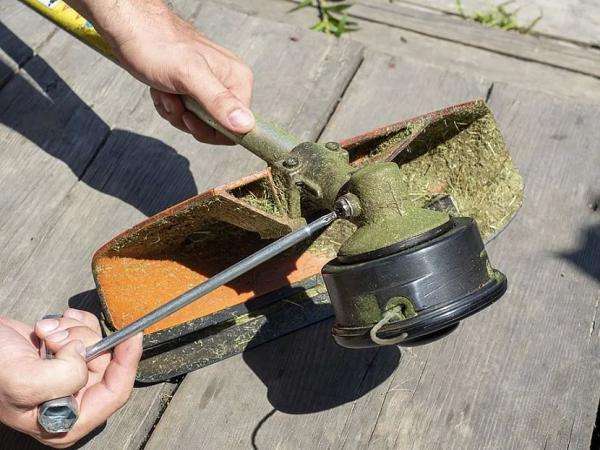

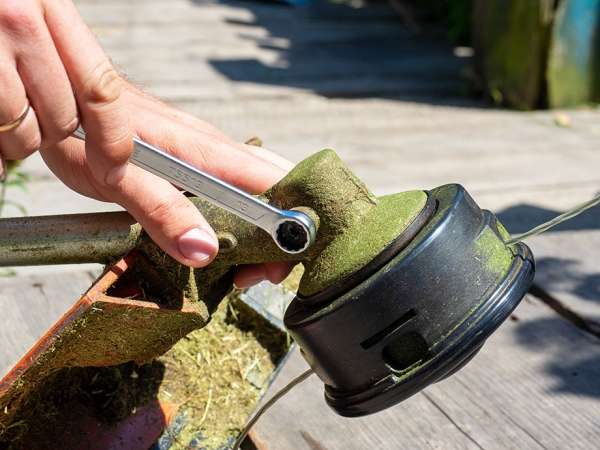

Автор видео демонстрирует, как правильно разобрать редуктор триммера:

Коротко о главном

Редуктор триммера – важный узел, передающий мощность от двигателя к режущей головке. Его стабильная работа зависит от своевременного обслуживания. Регулярная смазка необходима не реже одного раза в сезон. Благодаря использованию литиевых или специализированных составов подходящей консистенции возможно предотвратить перегрев, шум, заедание и люфт. Эти проблемы чаще всего вызваны износом подшипников или недостатком смазки. При первых признаках неисправности (посторонних звуках, вибрациях или сбоях) стоит сразу выключить триммер и провести диагностику в домашних условиях. Многие неполадки можно устранить самостоятельно, не доводя до дорогостоящего ремонта.
