Качество и прочность соединения металлических деталей напрямую зависит от регулировки основных параметров оборудования. При этом должны учитываться состав и толщина обрабатываемого материала. Давайте разберемся, как настроить сварочный аппарат перед сваркой электродами, какие ошибки чаще всего допускаются в процессе выставления нужных значений.

Основные параметры сварочных полуавтоматов

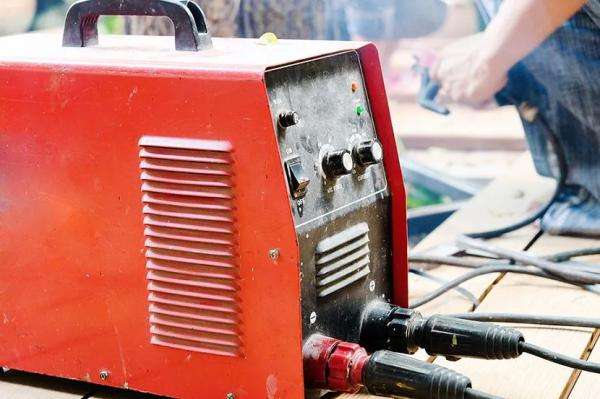

Перед тем, как приступить к регулировке, следует ознакомиться с руководством по эксплуатации сварочного инвертора. Значения должны выставляться с учетом диаметра проволоки и характеристик металла.

К основным параметрам, влияющим на образование сварочной дуги, относятся:

напряжение дуги – определяет глубину плавления и ширину шва, оказывает влияние на силу тока;полярность – выставляется в зависимости от типа материала и сварки (для MIG/MAG применяют прямую полярность);объем потребления защитного газа – оказывает влияние на качество шва и защиту сварочной ванны, значение меняется в зависимости от интенсивности сварочного тока и скорости подачи проволоки;сила тока – показатель выбирают с учетом диаметра присадки и толщины металла (интервал 20-250 А);скорость подачи проволоки – регулируется синхронно с предыдущим параметром, оптимальное движение присадки исключает проблемы с формированием шва.

При выборе параметров, не стоит ориентироваться на родственные модели одного производителя. Даже в таких инверторах наблюдаются расхождения в заводских настройках. Опыт регулировки приходит со временем, когда вырабатывается привыкание к особенностям оборудования.

На настройки влияют внешние параметры

На регулировку основных характеристик оказывают влияние внешние параметры:

Толщина обрабатываемого металла. Для толстых заготовок выбирают режим с такой интенсивностью тока, которая повышает силу дугового разряда.Свойства металла и сплавов. Параметры сварочного полуавтомата настраиваются в зависимости от физических и химических показателей.Степень подготовки кромок. Необходимость в регулировки с учетом данного фактора возникает для получения оптимального провара шва.Положение шва относительно проводника (электрода). На формирование сварочной ванны оказывает действие сила тяжести. Для нивелирования проблемы уменьшается масса жидкого металла путем изменения настроек.Катет шва. Иногда для повышения прочности соединения меняют форму наваренного валика, делают ее выпуклой. С помощью регулировки основных параметров удается получить ровный, вогнутый либо выпуклый шов.Вид примыкания обрабатываемых поверхностей. Во внимание принимается конфигурация стыка. Среди вариантов: встык, угловой, тавровый, внахлест. Для каждого выбирается определенная настройка.

Если разобраться с выбором подходящих значений для сварочного инвертора не получается даже при использовании инструкции, стоит проконсультироваться со специалистом. Опытный мастер раскроет все тонкости наладки.

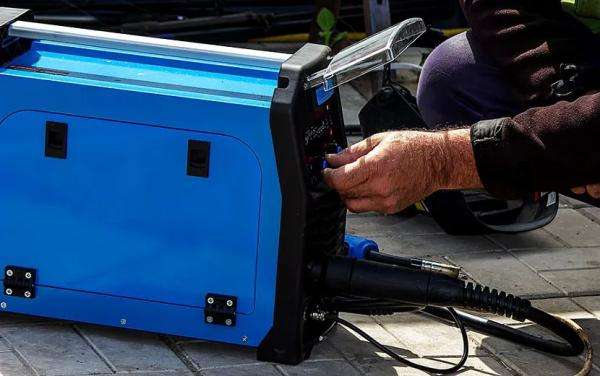

Рекомендации по настройке

Основные параметры настройки связаны между собой, одинаково влияют на прочность и внешний вид шва, да и в целом на сварочный процесс. Ознакомимся с тонкостями регулировки каждого из них.

Напряжение

Чтобы понять, как правильно выставить напряжение на сварочном аппарате, нужно ориентироваться на толщину металлических заготовок, которые планируется соединить. Для тонких листов до 1,5 мм выбирают минимальный период – 19-20 В. Материалы средней толщины (2 мм) лучше сваривать при напряжении 20-23 В. Толстый металл (от 8 мм) обрабатывают при высоких значениях – 28-30 В.

Справка!

Получить превосходный шов без дефектов можно только при условии сбалансированности значений напряжения с другими характеристиками.

Сила тока, скорость подачи проволоки

Данные характеристики взаимосвязаны. Приемлемое значение силы выбирается с учетом интенсивности перемещения присадки. Также во внимание принимают напряжение. Не стоит ради ускорения процесса выбирать высокую скорость, это чревато образованием наплывов и увеличением количества брызг. Заниженная величина – тоже плохо, в области шва появятся различные деформации, а наконечник, подающий расходник, начнет засоряться.

Выбор приемлемых настроек рассмотрим на примере металлической заготовки толщиной 3 мм.

Залогом успешной сварки являются следующие диапазоны:

по силе тока – 150-180 А;по скорости подачи проволоки – 150-160 м/ч;по напряжению – 20-22,5В.

Полярность

Легче остальных настроить именно этот параметр. Все благодаря тому, что производители практически на всех аппаратах размещают табличку, где определяются типы металлов/сплавов по отношению к полярности.

Вариантов регулировки всего два:

прямая полярность – пистолет подключается к минусовому разъему;обратная полярность – к плюсу.

Выбирают режим с учетом типа проволоки.

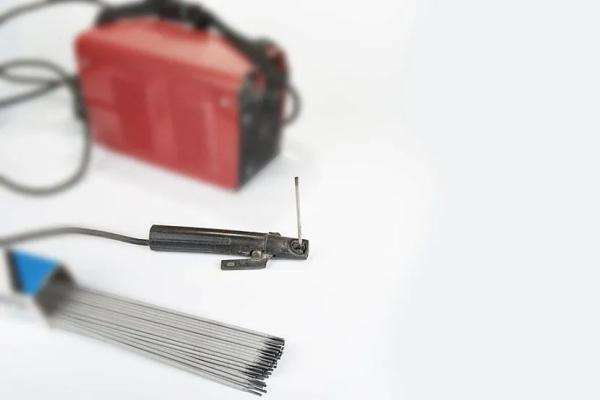

Обычно используют следующие присадки:

Простую, представляющую омедненную жилу. В паре с ней применяют защитный газ. Ее состав не содержит сторонних примесей, поэтому перед установкой в полуавтомат поверхность тщательно очищают. Этот расходник используют преимущественно для работ в помещении. Особенностью присадки считается минимальное количество брызг, искр, а также формирование тонкого, ровного и аккуратного шва.С флюсом. Дополнительный компонент размещают в центре присадки. В процессе плавления образуется защитный газ, что исключает применение углекислого газа или аргона. С такой проволокой доступно работать под открытым небом даже в ветреную погоду. Однако стоит учесть, что при сварке будет много брызг и искр, а шов потребует очистки от шлаков.

При использовании простой присадки выбирают обратную полярность с подсоединением через плюсовой разъем. В таком случае подача отрицательного заряда идет на обрабатываемый материал. Жила с флюсовой добавкой нуждается в настройке прямой полярности. Подключение выполняется к минусу. Электромагнитное поле и напряжение создаются с помощью разницы зарядов.

Подбор газовой смеси

Важной компонентой сварки является защитный газ.

Он выполняет следующие функции:

предотвращает образование кислородного окисления на металлической поверхности;сокращает количество брызг;снижает образование пор в шве.

Для инверторов полуавтоматического типа подходят два элемента: углекислота и аргон. Также подходит смесь из этих веществ с различной комбинацией соотношений.

Углекислый газ в чистом виде – идеальный вариант для соединения листов большой толщины или габаритных конструкций из стали/чугуна. Главным его преимуществом является способность обеспечивать глубокий проплав. Из нюансов отмечают большое искрообразование и очень грубый шов.

Аргон в чистом виде применяют преимущественно для соединения алюминиевых заготовок. При сварке искр почти нет. Благодаря этому шов получается предельно чистым и ровным.

Химическое соединение из углекислого газа и аргона (в соотношении 1:3) – оптимальный вариант для тонколистового металла. С помощью такой смеси удается создать качественное, тонкое соединение с минимальным брызгообразованием в процессе сварки.

Смесь из аргона и углекислоты в пропорции 98:2 используется при работе с нержавейкой.

Справка!

При выборе смеси обращайте внимание на соотношение веществ. Большое содержание аргона позволяет получить чистый и аккуратный шов. Чем больше углекислого газа, тем грубее будет соединение. Такой вариант точно не подойдет для тонколистового материала и мелких деталей.

Вылет проволоки

Этот параметр не менее важен, как и остальные. Вылетом проволоки считают интервал между наконечником (сопло горелки) и концом присадки. Правильная настройка сокращает количество брызг, исключает некачественный провар, предупреждает деформирование обрабатываемых заготовок.

Регулировка выполняется в трех вариантах расстояний:

0,6-1 см – при использовании чистой углекислоты и аргоновых смесей;от 1 см – когда применяется чистый аргон;величина вылета зависит от положения наконечника – чем он глубже утоплен в корпус, тем больше должен быть выпуск.

Справка!

Выпускаются сварочные аппараты с автоматической регулировкой вылета проволоки. Шаг выпуска у них составляет 3 мм.

Частые ошибки и сбои при настройке сварки

Важно понимать, что отлаженная регулировка не сохраняется длительное время, поэтому ее проверяют перед выполнением новых задач. Настройки сбиваются по разным причинам.

Среди них:

мелкий ремонт оборудования, замена запчастей;нестабильное напряжение в сети, к которой подключен сварочный аппарат;использование газовой смеси нового состава;применение иной марки проволоки или аналога, сделанного из других компонентов.

Неправильная настройка полуавтоматов создает в процессе сварки много проблем.

Чтобы их избежать, стоит учесть распространенные ошибки, допускаемые при выборе значений основных параметров:

Неправильно выставленные скорость подачи присадки и сила тока не могут обеспечить глубокое проплавление. Соединение в таком случае получается недостаточно прочным.Слишком высокая скорость относительно вольтажа способствует формированию некрасивого шва с наплывами. Его качество также попадает под сомнение. Негативный результат гарантирован также при выборе медленной подачи, когда засоряется наконечник.Недостаток защитного газа или его отсутствие чревато разбрызгиванием жидкого металла за область сварочной ванны. Шов получается пористым, его поверхность окрашивается в коричневый либо зеленый цвет.Если в процессе сварки прожигается металл, причину стоит искать в настройке напряжения. Скорее всего, выбрано слишком большое значение.При выставлении величины вылета проволоки, большей, чем требуется, наблюдается усиление брызгообразования. Этот параметр при некорректной регулировке также формирует неравномерный шов.

Справка!

Иногда рваный шов или сварку рывками связывают с неправильным выбором скорости подачи проволоки, низким напряжением. Однако это не так. Данный эффект получается при плохом закреплении заземления, использовании неочищенного металла.

Видео описание

В этом видео — урок по настройке сварочного инвертора:

Коротко о главном

Рассмотрев основные параметры регулировки сварной дуги и рекомендации, как настроить аппарат, можно сделать вывод, что процесс хоть и выглядит несложным, но имеет много нюансов. Понимание тонкостей приходит с опытом, когда начинаешь чувствовать оборудование. Также в помощь – советы профессионалов.
